Pacchetti isolati

Pacchetto ventilato e pacchetto ventilato con 2°: tutte le caratteristiche.







Tecnowood di Lonato del Garda ventilato

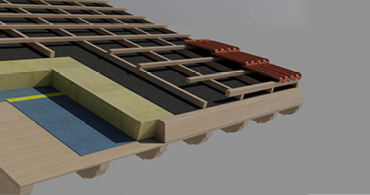

Pacchetto ventilato

Copertura discontinua a falde, isolata in estradosso e ventilata
La soluzione tecnica consiste in una copertura discontinua a falde inclinate con elemento portante in legno.

È isolata termicamente mediante un pannello in lana di roccia ad alta densità, caratterizzato dalla possibilità di supportare direttamente il carico trasmesso dai listelli di supporto dell’elemento di tenuta realizzato in tegole.

I listelli sono quindi appoggiati direttamente sull’elemento termoisolante e devono essere ancorati alla struttura principale in legno al fine di evitare la loro delocalizzazione.

La presenza di uno strato di controllo alla tenuta all’acqua, posto all’estradosso dell’elemento termoisolante, garantisce in termini di infiltrazioni accidentali di acqua dovute a rotture di tegole o altro e permette di evidenziare, senza danni, il guasto. La presenza di un elemento di tenuta all’aria è necessaria per evitare infiltrazioni di aria all’interno della stratigrafia con conseguenti possibili fenomeni di condensazione.

La soluzione è identicamente valevole per tegole in laterizio, cemento o simili.

La soluzione viene utilizzata soprattutto nel caso di edifici destinati a residenze sia nel caso di nuova realizzazione sia nel caso di recupero di sottotetto.

  • ELEMENTO DI TENUTA, TEGOLE IN LATERIZIO
  • STRATO DI SUPPORTO, LISTELLI IN LEGNO
  • STRATO DI VENTILAZIONE, LISTELLI IN LEGNO/ARIA LIBERA
  • STRATO DI CONTROLLO ALLA TENUTA ALL’ACQUA, TELO GEOTESSILE NON TESSUTO
  • ELEMENTO TERMOISOLANTE, PANNELLO IN LANA DI ROCCIA
  • ELEMENTO DI TENUTA ALL’ARIA - SCHERMO FRENO VAPORE
  • STRATO DI SUPPORTO, ASSITO IN LEGNO
  • ELEMENTO PORTANTE, TRAVI IN LEGNO



Tecnowood di Lonato del Garda ventilato 2 assito

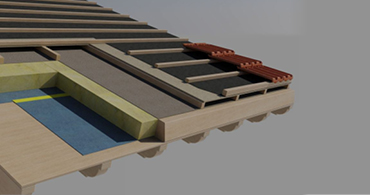

Pacchetto ventilato con 2° assito

Copertura discontinua a falde, isolata in estradosso e ventilata con secondo assito
La soluzione tecnica consiste in una copertura discontinua a falde inclinate con elemento portante in legno.

È isolata termicamente mediante un doppio pannello in lana di roccia, di cui il primo ad alta densità, caratterizzato dalla possibilità di supportare direttamente il carico trasmesso dai listelli di supporto dell’elemento di tenuta realizzato in tegole.

È presente una doppia listellatura, la prima poggia sul primo pannello in lana di roccia, la seconda sulla prima, incrociandola.

La prima listellatura è quindi appoggiata direttamente sull’elemento termoisolante e deve essere ancorata alla struttura principale in legno al fine di evitare la sua delocalizzazione. La presenza di uno strato di controllo alla tenuta all’acqua, posto all’estradosso del tavolato superiore, garantisce in termini di infiltrazioni accidentali di acqua dovute a rotture di tegole o altro e permette di evidenziare, senza danni, il guasto.

La soluzione è identicamente valevole per tegole in laterizio, cemento o simili.

La soluzione viene utilizzata soprattutto nel caso di edifici destinati a residenze, sia nel caso di nuova realizzazione, sia nel caso di recupero di sottotetto.

  • ELEMENTO DI TENUTA - TEGOLE IN LATERIZIO
  • STRATO DI SUPPORTO - LISTELLI IN LEGNO
  • STRATO DI CONTROLLO DELLA TENUTA ALL'ACQUA - GUAINA
  • STRATO DI SUPPORTO - PANNELLI IN LEGNO
  • STRATO DI VENTILAZIONE - LISTELLI IN LEGNO/ARIA LIBERA
  • MEMBRANA ALTAMENTE TRASPIRANTE - TELO TRASPIRANTE
  • ELEMENTO TERMOISOLANTE - PANNELLO IN LANA DI ROCCIA
  • ELEMENTO DI TENUTA ALL'ARIA - SCHERMO FRENO VAPORE
  • STRATO DI SUPPORTO - ASSITO IN LEGNO
